维修 #隔离器

模拟隔离器维修

电源电流不正常电源电流为0，一般为22uH电感虚焊，断电，通断量两边，响才正常电源电流超过正常值，绝大部分为电源磁芯没装好，少部分为线圈板短路输出不正常输出电位器转动，输出电流变化很大，磁芯没装好输出4mA比正常小很多，一般为那一路的输入输出两颗CJ3134KDW（SOT-363）虚焊输

发布于 2026-06-08

隔离器 #隔离器

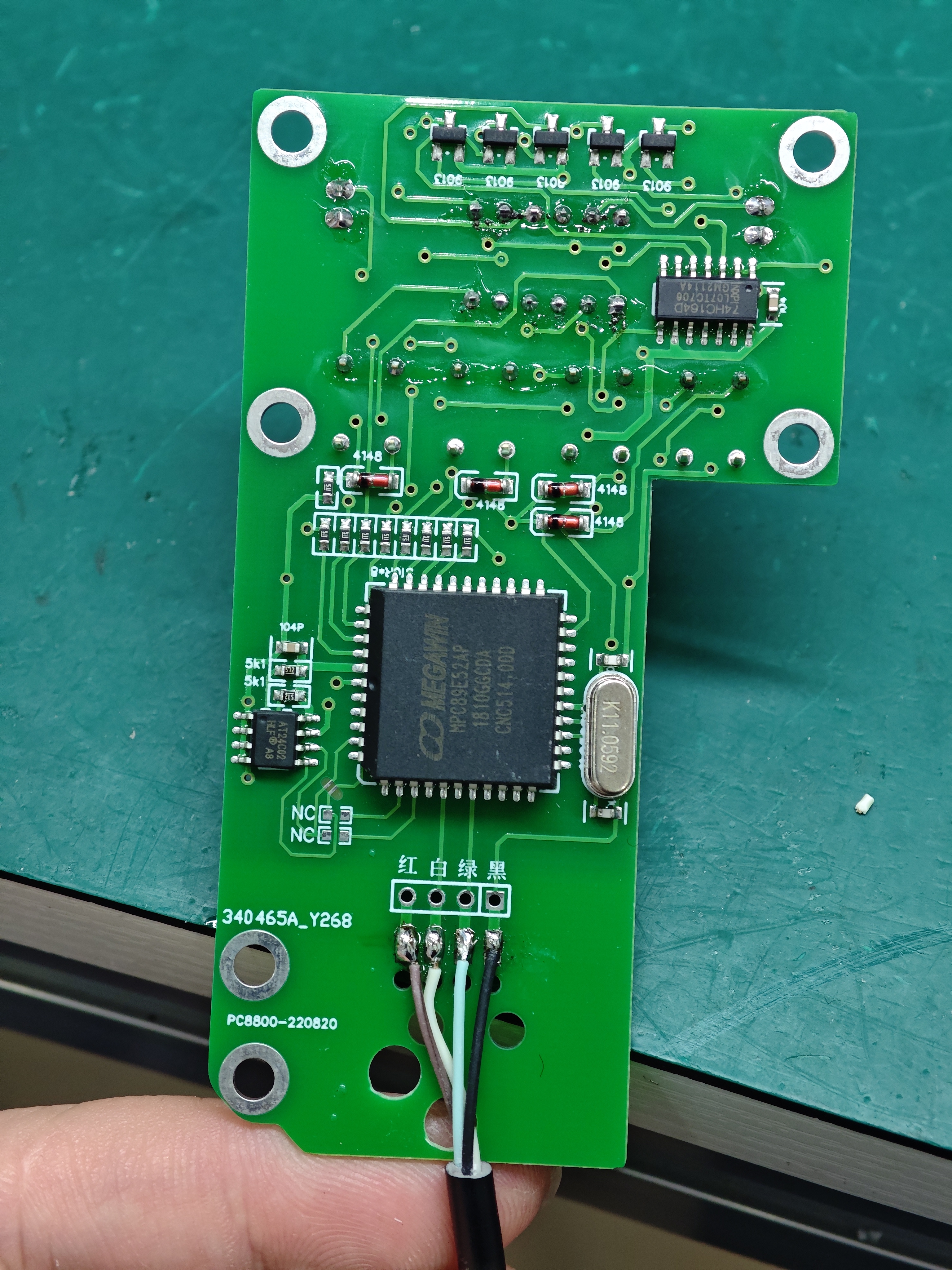

PC8800编程器

注意事项 0.28共阳数码管需要剪平四边轻触开关为6x6x6mm 数据线是V3加长T型口14mm，剥去黑色护套19mm，四根线再剥皮露出铜线焊接。固定螺丝规格M3x14 板厚1.0mm 图片 USB长度成品如图

发布于 2025-12-23

实物图方案 24V馈电引脚割断铜皮电流输入引脚割断铜皮从4051空焊盘飞线5V到电流输入引脚校准5V和输出输入类型Sn修改成10（0-5V输入）测试12引脚短路显示0左右，23引脚短路显示5000左右，完成。

发布于 2025-06-21

注意事项割断端子9和12的走线端子9和GND连接端子11和12连接康铜电阻焊接到9和12上，注意，焊锡尽量不过定位实物图片

发布于 2025-04-23

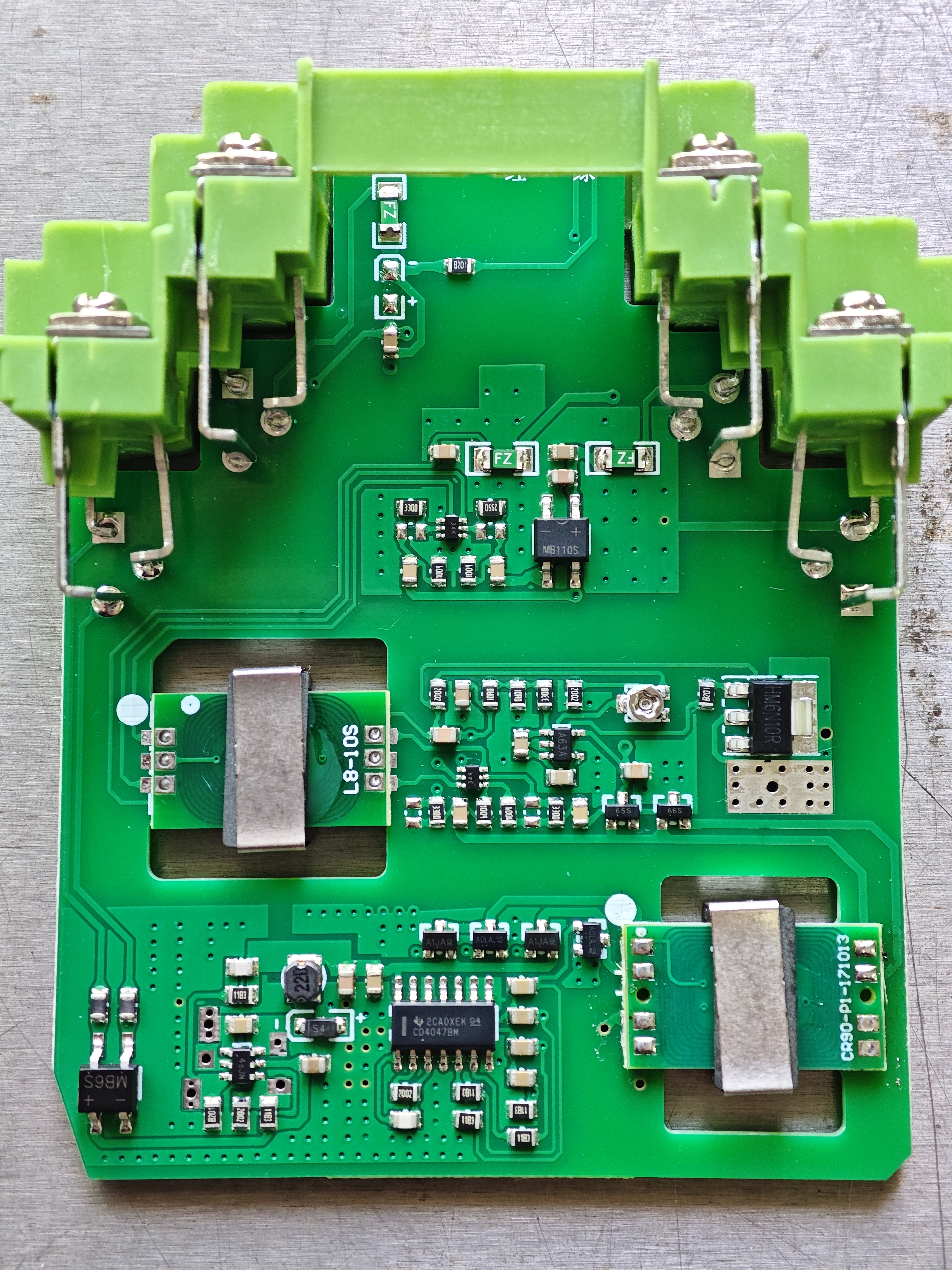

注意事项 R2和R3阻值不固定，需要根据零点误差修改要求＞500Ω负载，稳压管Z1不贴或者贴11V PCB板与壳体间距2mm，避免贴面膜看不到指示灯维修电源电流大，仪表工作正常 >磁芯未安装到位，留有缝隙电源电流很大，仪表工作不正常 >线圈板输出短路 >磁芯未安装到位，留有很大缝隙导致电源

发布于 2025-03-21

注意事项两路输出需要短路或者贴0欧电阻输入需要220V变压器实物图片

发布于 2025-03-16
