注意事项

• R2和R3阻值不固定，需要根据零点误差修改

• 要求＞500Ω负载，稳压管Z1不贴或者贴11V

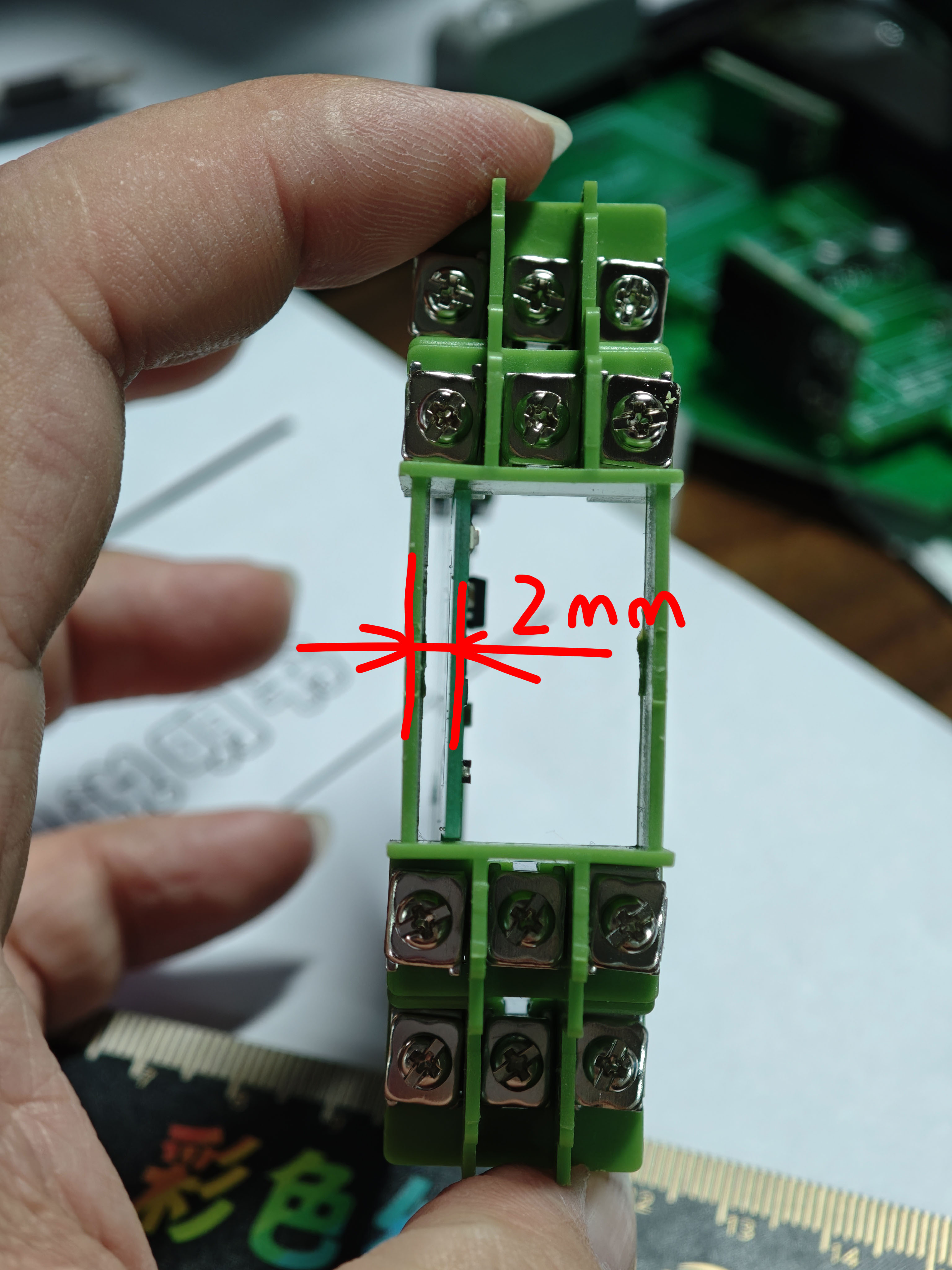

• PCB板与壳体间距2mm，避免贴面膜看不到指示灯

维修

• 电源电流大，仪表工作正常
  >磁芯未安装到位，留有缝隙

• 电源电流很大，仪表工作不正常
  >线圈板输出短路
  >磁芯未安装到位，留有很大缝隙导致

• 电源正常，仪表部分没电
  >线圈板断线
  >线圈板虚焊

实物图片
